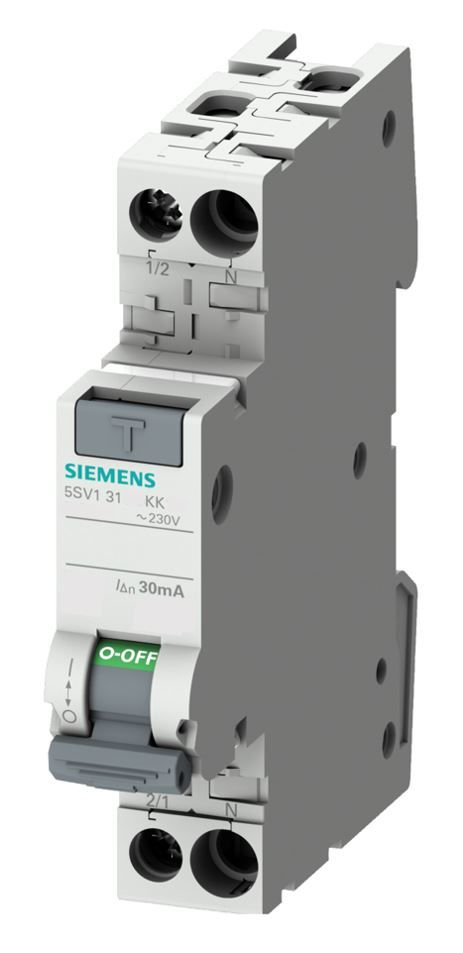

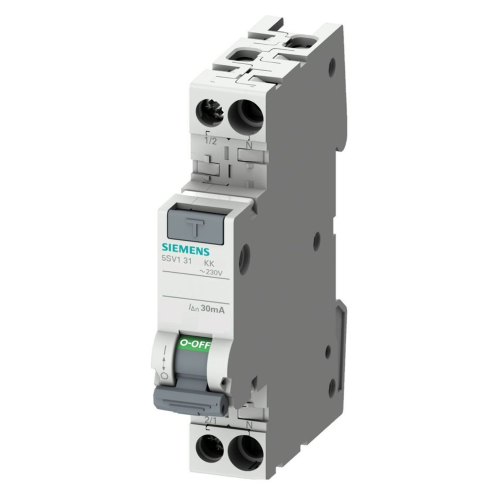

Interruttore Magnetotermico Differenziale -MTD SIEMENS Serie 5SV1 - Modulare - 1P+N 10A - 30mA Tipo AC - 4,5kA - Curva C - 1 Modulo

Descrizione

Interruttore magnetotermico differenziale modulare SIEMENS serie 5SV1 in esecuzione 1P+N (1 polo protetto + 1 polo sezionato) in una unità modulare da 18mm.
• Tipologia Funzionamento: Elettromeccanico (Voltage Indipendent)
• Tensione Nominale (Un): 230Vca
• Tensione Isolamento (Ui): 440Vca
• Frequenza: 50Hz
• Corrente Nominale: 10A
• Corrente Differenziale Nominale (I?n): 30mA
• Tipo Impiego: AC (Apertura su guasto per correnti alternate sinusoidali differenziali)
• Caratteristica Intervento "C" (Im =5÷10In)
• Potere interruzione (Icn): 4,5kA
• Classe Limitazione: 3
• Tensione Minima Funzionamento Test: 195Vca
• Coordinamento Isolamento: III
• Grado Inquinamento: 2
• Limiti Temperatura Impiego: -25...+45°C
• Grado Protezione: IP20 (Morsetti)
• Alimentazione: Morsetti Superiori o Inferiori
• Posizione Montaggio: Qualsiasi
• Comando a leva
L’interruttore integra protezione da sovracorrenti e protezione contro i guasti verso terra in un unico dispositivo in grado di garantire sia la salvaguardia dell’impianto che la sicurezza delle persone.
E' il primo magnetotermico differenziale elettromeccanico in una sola unità modulare, con funzionalità e prestazioni identiche rispetto alle esecuzioni standard.
Montaggio su guida DIN, l'interruttore è dotato di doppia clip per montaggio e smontaggio rapido.
Dimensioni Prodotto Confezionato
93 mm X 83 mm X 21 mm

Famiglia di Prodotti
Serie 5SV1

Interruttore differenziale/magnetotermico
tipo di tensione di alimentazione
AC

Corrente Nominale
10 A

Tensione Nominale
230 V

caratteristica di intervento
C

corrente di guasto nominale
0.03 A

tipo di corrente di guasto
AC

classe di limitazione energetica
3

grado di inquinamento
2

Numero moduli DIN
1

frequenza
50 Hz

grado di protezione (IP)
IP20

numero di poli protetti
1

potere di interruzione nominale secondo EN 60898
4.5 kA

numero di poli (totale)
2
