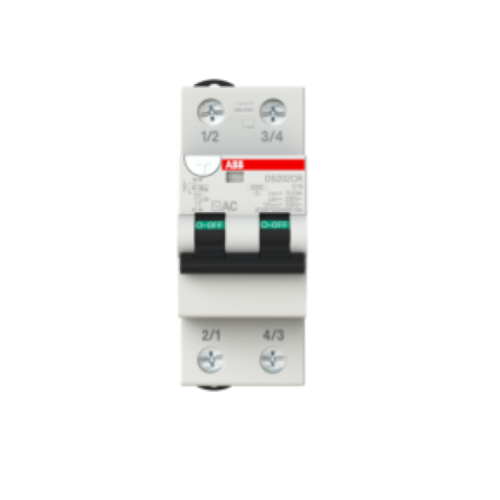

Interruttore Magnetotermico Differenziale 2 Moduli 2Poli 10A 30mA 6kA - Tipo AC - Curva C ABB Serie DS202 - DS202CR C10 AC30

Dati tecnici
Caratteristica di intervento:
C
Tipo di corrente residua:
Type AC
Tensione nominale di funzionamento:
secondo IEC 60898-1 230 V
Tensione nominale di isolamento (Ui):
secondo IEC/EN 60664-1 440 V
Test Voltage (Ut):
150…254 V
Tensione di tenuta ad impulso (Uimp):
4 kV
Tipo di tensione d'ingresso:
AC
Corrente nominale (In):
10 A
Corrente residua nominale:
30 mA
Potere nominale di cortocircuito:
6 kA
Potere di cortocircuito estremo nominale (Icu):
10 kA
Potere di cortocircuito di servizio nominale (Ics):
6 kA
Maximum Surge Current:
0.25 kA
Frequenza nominale (f):
50 Hz
Perdita di potenza:
3.28 W
Collegamento tensione di alimentazione:
Arbitrario
Classe limitazione energia:
3
Resistenza elettrica:
10000 operations
Resistenza meccanica:
20000 operations
Numero di poli protetti:
2
Numero di poli:
2P
Fault Indication:
Blue flag on window
Caratteristica operativa:
Istantaneo
Categoria di sovratensione:
III
Posizione dei terminali neutri:
Right
Left
Coppia di serraggio:
4 N·m
Tipo accessorio:
Auxiliary contact
Signal contact / auxiliary contact
Tipo di sezionatore di terra:
Undelayed
Tipo di montaggio:
DIN-Rail
Posizione di montaggio:
Any
Accessories Available:
Sì
Number of Batteries:
0
Capacità di connessione:
Busbar 10…10 mm²
Flessibile 1...25 mm²
Rigid Solid 1…35 mm²
Sezione nominale:
1 - Solid-Core 1 … 35 mm²
4 - Multi-Wired 1 … 25 mm²
Lunghezza di spelatura cavo:
11 mm
Material Compliance
Informazioni RoHS:
EU Declaration of Conformity ROHS - DS202CR
Dichiarazione RoHS:
Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS:
20220211
REACH Declaration:
Reach Declaration - ABB S.p.A. Vittuone
REACH Information:
True - contains substances > 0.1 mass percentage
REACH Date:
20220525
Conflict Minerals Reporting Template (CMRT):
Conflict Minerals Reporting Template
SCIP:
16d43f0f-58e2-46e4-9af9-ecaae7a78c5e Polania (PL)
Categoria RAEE:
5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
CN8:
Business To Consumer
Dati ambientali
Temperatura ambiente:
In funzione -5 … 55 °C
Grado di protezione:
IP20
Grado di inquinamento:
3
Condizioni ambientali:
28 ciclo (i)
with 55 °C / 90-96 %
and 25 °C / 95-100 %
Dimensioni
Larghezza in numero di intervalli modulari:
2
Larghezza prodotto:
36 mm
Altezza prodotto:
86 mm
Profondità prodotto:
72 mm
Peso netto prodotto:
0.220 kg
Profondità integrata (t2):
72 mm
Ordinazione
Unità imballo livello 1:
box 1 pezzo (i)
Peso lordo imballo livello 1:
0.245 kg
Certificati e dichiarazioni (numero del documento)
Certificato ABS:
DS202CR RCBO 2P - ABS Marine Approval
Dichiarazione di conformità - CE:
DS202CR L / DS202CR / DS202CR M / DSH202CR M (up to 32A) RCBO 2P - Declaration of conformity
Certificato IMQ:
DS202CR, IMQ approval certificate
Certificato NF:
DS202CR, NF approval
