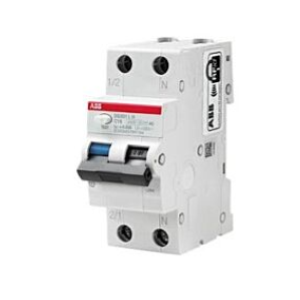

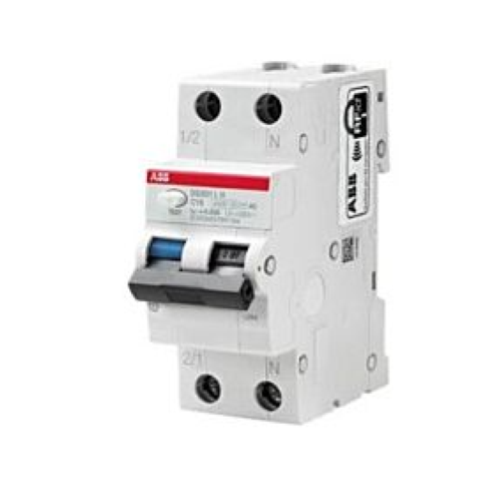

Interruttore Magnetotermico Differenziale 2 Moduli 1P+N 10A 30mA 4,5kA - Tipo AC - Curva C ABB Serie DS201 - DS201 L H C10 AC30

DS201LHC10AC30 - DS201 L H Interruttore magnetotermico differenziale 4,5KA 1P+N Tipo AC C10 30MA

Dati tecnici
Caratteristica di intervento:
C
Tipo di corrente residua:
Type AC
Tensione nominale di funzionamento:
secondo IEC 60898-1 230 V
Tensione nominale di isolamento (Ui):
secondo IEC/EN 60664-1 500 V
Tensione di tenuta ad impulso (Uimp):
4 kV
Tensione prova dielettrica:
2 kV
Tipo di tensione d'ingresso:
AC
Corrente nominale (In):
10 A
Corrente residua nominale:
30 mA
Potere nominale di cortocircuito:
4.5 kA
Potere di cortocircuito estremo nominale (Icu):
6 kA
Corrente nominale di cortocircuito condizionale (Inc):
6 kA
Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics):
4.5 kA
Maximum Surge Current:
0.25 kA
Frequenza nominale (f):
50 Hz
Perdita di potenza:
Average per Pole 2.3 W
Phase Pole 3.4 W
Neutral Pole 1.2 W
Total 4.5 W
Collegamento tensione di alimentazione:
Arbitrario
Classe limitazione energia:
3
Resistenza elettrica:
10000 ciclo (i)
Resistenza meccanica:
20000 ciclo (i)
Numero di poli protetti:
1
Numero di poli:
1P+N
Number of Modular Spacings per DIN Rail:
2
Caratteristica operativa:
Istantaneo
Categoria di sovratensione:
III
Posizione dei terminali neutri:
Right
Tipo di sezionatore di terra:
Undelayed
Tipo di montaggio:
DIN-Rail
Opzioni fornite:
None
Posizione di montaggio:
Any
Accessories Available:
No
Number of Batteries:
0
Capacità di connessione:
Flessibile 10 mm²
Busbar 1 ... 25 mm²
Rigid 1 ... 25 mm²
Sezione nominale:
1 - Solid-Core 25 … 25 mm²
4 - Multi-Wired 1 … 25 mm²
Material Compliance
Informazioni RoHS:
EU Declaration of Conformity - DS201 L H
Dichiarazione RoHS:
Secondo la Direttiva CE 2011/65/CE
Data RoHS:
20190902
REACH Declaration:
Reach Declaration - ABB S.p.A. Vittuone
REACH Information:
True - contains substances > 0.1 mass percentage
REACH Date:
20240429
Conflict Minerals Reporting Template (CMRT):
Conflict Minerals Reporting Template
Categoria RAEE:
5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
CN8:
Business To Consumer
Dati ambientali
Temperatura ambiente:
In funzione -5 … 55 °C
Grado di protezione:
IP2X
Grado di inquinamento:
2
Dimensioni
Larghezza in numero di intervalli modulari:
2
Larghezza prodotto:
35 mm
Altezza prodotto:
85 mm
Profondità prodotto:
69 mm
Peso netto prodotto:
182 g
Profondità integrata (t2):
69 mm
