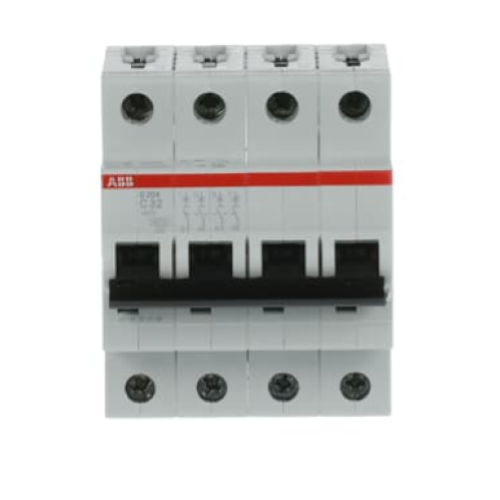

Interruttore magnetotermico 4 Moduli 4Poli 32A 6 kA, Curva C S204 C32 ABB S52942

Codice Ordine: S529942 - Gli interruttori magnetotermici System pro M compact S200 proteggono le installazioni da sovraccarichi e corto circuiti, assicurando affidabilità e sicurezza nelle operazioni. Sono disponibili in diverse caratteristiche (B, C, D, K, Z), configurazioni (1P, 2P, 3P, 4P), potere di interruzione (fino a 25 kA a 230/400 V CA ) e correnti nominali (fino a 100 A). Tutti gli interruttori magnetotermici della gamma S200 sono conformi alle norme CEI-EN 60898-1, CEI- EN 60947-2 e UL1077 e CSA 22.2 No. 235 (eccetto la versione 4,5kA), consentendo l'uso per applicazioni residenziali, commerciali e industriali. Associabili ai blocchi differenziali serie DDA 200

Dati tecnici
Caratteristica di intervento:
C
Tensione nominale di funzionamento:
secondo IEC 60898-1 400 V AC
secondo IEC 60898-1 400 V
secondo IEC 60947-2 440 V AC
Tensione di funzionamento:
Massimo (Incl. Tolleranza) 440 V AC
Minimo 12 V AC
Minimo 12 V DC
Tensione nominale di isolamento (Ui):
secondo IEC/EN 60664-1 440 V
Tensione di tenuta ad impulso (Uimp):
4 kV
at 2000 m 5 kV
at Sea Level 6.2 kV
Tensione prova dielettrica:
50/60 Hz-1 min: 2 kV
Tipo di tensione d'ingresso:
AC/DC
Corrente nominale (In):
32 A
Potere nominale di cortocircuito:
(AC) 6 kA
(DC) 6 kA
(400 V AC) 6 kA
(400 V) 6 kA
Potere di cortocircuito estremo nominale (Icu):
(230 V AC) 20 kA
(400 V AC) 10 kA
(440 V AC) 10 kA
(230 V) 20 kA
(400 V) 10 kA
Corrente nominale di cortocircuito condizionale (Inc):
(230 V) 20 kA
(400 V) 20 kA
Potere di cortocircuito di servizio nominale (Ics):
(230 V AC) 15 kA
(400 V AC) 7.5 kA
(440 V AC) 7.5 kA
Frequenza (f):
50 Hz
Frequenza nominale (f):
50 / 60 Hz
Perdita di potenza:
12.8 W
a Condizioni Operative Nominali per Polo 3.2 W
Collegamento tensione di alimentazione:
Arbitrario
Indicazione posizione contatto:
Rosso ON / Verde OFF
Classe limitazione energia:
3
Resistenza elettrica:
20000 AC ciclo (i)
Resistenza meccanica:
20000 ciclo (i)
Numero di poli protetti:
4
Numero di poli:
4P
Categoria di sovratensione:
III
Coppia di serraggio:
2.8 N·m
Tipo di montaggio:
DIN-Rail
Tipo di morsetto a vite:
Failsafe Bi-directional Cylinder-lift Terminal
Siglatura attuatore:
I / O
Materiale attuatore:
Insulation Group II, Black, Sealable
Materiale involucro:
Classe di isolamento II, RAL 7035
Montaggio su barra DIN:
TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Posizione di montaggio:
Qualsiasi
Cacciavite raccomandato:
Pozidriv 2
Accessories Available:
Sì
Capacità di connessione:
Busbar 10 / 10 mm²
Flexible with Ferrule 0.75 ... 25 mm²
Flessibile 0.75 ... 25 mm²
Rigid 0.75 ... 35 mm²
Rigid 0.75 ... 35 mm²
Stranded 0.75 ... 35 mm²
Dimensioni installazione:
secondo DIN 43880 1
Lunghezza di spelatura cavo:
12.5 mm
Tipo di morsetto:
Screw Terminals
Material Compliance
Informazioni RoHS:
EU Declaration of Conformity S200L, S200, S200M
Dichiarazione RoHS:
Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS:
0335
REACH Declaration:
Declaration regarding the REACH-Regulation
REACH Information:
True - contains substances > 0.1 mass percentage
REACH Date:
20240821
Conflict Minerals Reporting Template (CMRT):
Conflict Minerals Reporting Template
SCIP:
e6800e55-46b1-49a3-881b-0f66d0e903ad Germania (DE)
Categoria RAEE:
5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
CN8:
Business to Business
Dati ambientali
Temperatura ambiente:
In funzione -25 ... +55 °C
In magazzino -40 ... +70 °C
Temperatura di riferimento aria ambiente:
30 °C
Grado di protezione:
IP20
IP40
Enclosure with Cover IP40
Grado di inquinamento:
3
Condizioni ambientali:
28 cycles
with 55 °C / 90-96 %
and 25 °C / 95-100 %
Resistenza alle vibrazioni secondo IEC 60068-2-6:
20 Cycles with Load 0.8 In: 5g 5 ... 150 ... 5 Hz
Resistenza agli urti secondo IEC 60068-2-27:
25g 2 shocks 13 ms
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSA:
110 V DC
480Y/277 V AC
Potere d'interruzione nominale secondo UL1077:
(277 V AC) 6 kA
(480Y / 277 V AC) 6 kA
(240 V) 10 kA
Sezioni dei cavi UL/CSA:
Busbar 18-8 AWG
Conduttore 18-4 AWG
Coppia di serraggio UL/CSA:
18 in·lb
Dimensioni
Larghezza in numero di intervalli modulari:
4.0
Larghezza prodotto:
70 mm
Altezza prodotto:
88 mm
Profondità prodotto:
69 mm
Peso netto prodotto:
0.5 kg
Peso netto polo:
0.125 kg
Profondità integrata (t2):
69 mm
Diagramma dimensionale:
Dimensioned drawing S200, S200L, S200M
