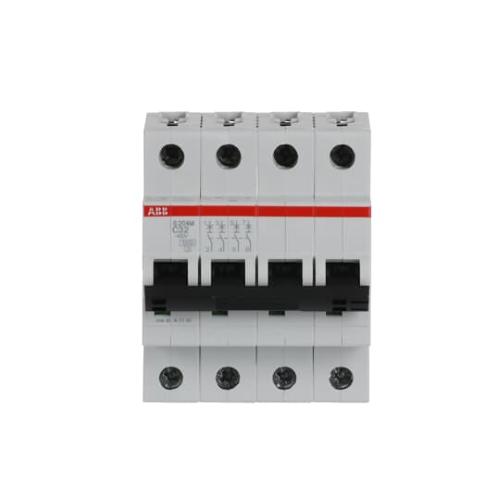

Interruttore magnetotermico 32A 10KA 4Poli CURVA C – ABB S550789 S204M C32

Descrizione

Dati tecnici
Norme di riferimento:IEC/EN 60898-1
CSA 22.2 No. 235
IEC/EN 60947-2
UL 1077
Caratteristica di intervento:C
Tensione nominale di funzionamento:secondo IEC 60898-1 400 V AC
secondo IEC 60898-1 400 V
secondo IEC 60947-2 440 V AC
Tensione di funzionamento:Massimo (Incl. Tolleranza) 125 V DC
Massimo (Incl. Tolleranza) 440 V AC
Minimo 12 V AC
Minimo 12 V DC
Tensione nominale di isolamento (Ui):secondo IEC/EN 60664-1 440 V
Tensione di tenuta ad impulso (Uimp):4 kV
at 2000 m 5 kV
at Sea Level 6.2 kV
Tensione prova dielettrica:50/60 Hz, 1 min: 2 kV
Tipo di tensione d'ingresso:AC/DC
Corrente nominale (In):32 A
Potere nominale di cortocircuito:(AC) 10 kA
(230 V AC) 10 kA
(400 V AC) 10 kA
(400 V) 10 kA
Potere di cortocircuito estremo nominale (Icu):(230 V AC) 25 kA
(400 V AC) 15 kA
(440 V AC) 15 kA
(230 V) 25 kA
(400 V) 15 kA
Corrente nominale di cortocircuito condizionale (Inc):(230 V) 15 kA
(400 V) 25 kA
Potere di cortocircuito di servizio nominale (Ics):(230 V AC) 7.5 kA
Frequenza (f):50 Hz
Frequenza nominale (f):50 / 60 Hz
Perdita di potenza:14.8 W
a Condizioni Operative Nominali per Polo 3.7 W
Collegamento tensione di alimentazione:Arbitrario
Indicazione posizione contatto:Rosso ON / Verde OFF
Classe limitazione energia:3
Resistenza elettrica:10000 AC ciclo (i)
Resistenza meccanica:20000 ciclo (i)
Numero di poli protetti:4
Numero di poli:4
Categoria di sovratensione:III
Coppia di serraggio:2.8 N·m
Tipo di morsetto a vite:Failsafe Bi-directional Cylinder-lift Terminal
Siglatura attuatore:I / O
Materiale attuatore:Insulation Group II, Black, Sealable
Materiale involucro:Classe di isolamento II, RAL 7035
Montaggio su barra DIN:TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Posizione di montaggio:Qualsiasi
Cacciavite raccomandato:Pozidriv 2
Accessories Available:Sì
Capacità di connessione:Busbar 10 / 10 mm²
Flexible with Ferrule 0.75 ... 25 mm²
Flessibile 0.75 ... 25 mm²
Flessibile 0.75 ... 25 mm²
Rigid 0.75 ... 35 mm²
Rigid 0.75 ... 35 mm²
Stranded 0.75 ... 35 mm²
Dimensioni installazione:secondo DIN 43880 1
Tipo di morsetto:Screw Terminals
Material Compliance
Informazioni RoHS:2CDK400003K0203
Dichiarazione RoHS:Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS:20161001
REACH Declaration:9AKK108468A9644
REACH Information:True - contains substances > 0.1 mass percentage
Conflict Minerals Reporting Template (CMRT):9AKK108468A3363
Dati ambientali
Temperatura ambiente:In funzione -25 ... +55 °C
In magazzino -40 ... +70 °C
Temperatura di riferimento aria ambiente:30 °C
Grado di protezione:IP20
IP40
Enclosure with Cover IP40
Grado di inquinamento:3
Condizioni ambientali:28 cycles
with 55 °C / 90-96 %
and 25 °C / 95-100 %
Resistenza alle vibrazioni secondo IEC 60068-2-6:20 Cycles with Load 0.8 In: 5g 5 ... 150 ... 5 Hz
Resistenza agli urti secondo IEC 60068-2-27:25g 2 shocks 13 ms
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSA:125 V DC
480Y/277 V AC
Potere d'interruzione nominale secondo UL1077:(125 V DC) 10 kA
(277 V AC) 6 kA
(480Y / 277 V AC) 6 kA
Sezioni dei cavi UL/CSA:Busbar 14-8 AWG
Conduttore 14-4 AWG
Coppia di serraggio UL/CSA:18 in·lb
Dimensioni
Larghezza in numero di intervalli modulari:4
Larghezza prodotto:70 mm
Altezza prodotto:88 mm
Profondità prodotto:69 mm
Peso netto prodotto:0.5 kg
Peso netto polo:0.125 kg
Profondità integrata (t2):69 mm
Diagramma dimensionale:2CDC022007F0010
Ordinazione
Unità imballo livello 1:carton 1 pezzo (i)
Peso lordo imballo livello 1:0.51 kg
E-Number (Sweden):2101267
Certificati e dichiarazioni (numero del documento)
Ente di certificazione:EN
IEC
Dichiarazione di conformità - CE:2CDK403001D0607
Declaration of Conformity - UKCA:9AKK108467A5053
I²t Characteristic:9AKK107992A5102
