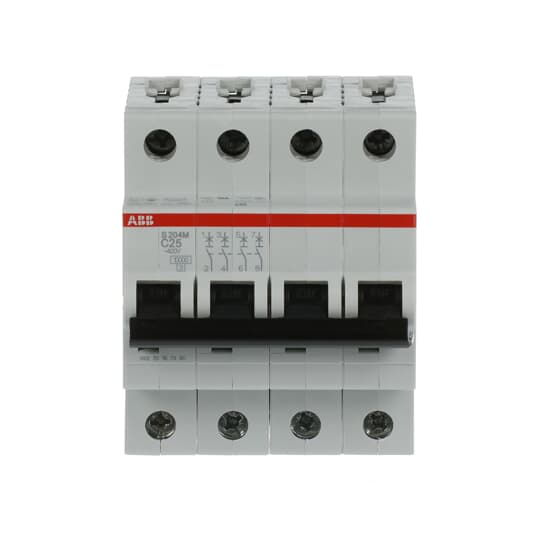

Interruttore magnetotermico 25A 10KA 4Poli CURVA C – ABB S550772 S204M C25

Descrizione

Dati tecnici
Norme di riferimento:IEC/EN 60898-1
CSA 22.2 No. 235
IEC/EN 60947-2
UL 1077
Caratteristica di intervento:C
Tensione nominale di funzionamento:secondo IEC 60898-1 400 V AC
secondo IEC 60898-1 400 V
secondo IEC 60947-2 440 V AC
Tensione di funzionamento:Massimo (Incl. Tolleranza) 125 V DC
Massimo (Incl. Tolleranza) 440 V AC
Minimo 12 V AC
Minimo 12 V DC
Tensione nominale di isolamento (Ui):secondo IEC/EN 60664-1 440 V
Tensione di tenuta ad impulso (Uimp):4 kV
at 2000 m 5 kV
at Sea Level 6.2 kV
Tensione prova dielettrica:50/60 Hz, 1 min: 2 kV
Tipo di tensione d'ingresso:AC/DC
Corrente nominale (In):25 A
Potere nominale di cortocircuito:(AC) 10 kA
(230 V AC) 10 kA
(400 V AC) 10 kA
(400 V) 10 kA
Potere di cortocircuito estremo nominale (Icu):(230 V AC) 25 kA
(400 V AC) 15 kA
(440 V AC) 15 kA
(230 V) 25 kA
(400 V) 15 kA
Corrente nominale di cortocircuito condizionale (Inc):(230 V) 15 kA
(400 V) 25 kA
Potere di cortocircuito di servizio nominale (Ics):(230 V AC) 7.5 kA
Frequenza (f):50 Hz
Frequenza nominale (f):50 / 60 Hz
Perdita di potenza:12.8 W
a Condizioni Operative Nominali per Polo 3.2 W
Collegamento tensione di alimentazione:Arbitrario
Indicazione posizione contatto:Rosso ON / Verde OFF
Classe limitazione energia:3
Resistenza elettrica:20000 AC ciclo (i)
Resistenza meccanica:20000 ciclo (i)
Numero di poli protetti:4
Numero di poli:4
Categoria di sovratensione:III
Coppia di serraggio:2.8 N·m
Tipo di morsetto a vite:Failsafe Bi-directional Cylinder-lift Terminal
Siglatura attuatore:I / O
Materiale attuatore:Insulation Group II, Black, Sealable
Materiale involucro:Classe di isolamento II, RAL 7035
Montaggio su barra DIN:TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Posizione di montaggio:Qualsiasi
Cacciavite raccomandato:Pozidriv 2
Accessories Available:Sì
Capacità di connessione:Busbar 10 / 10 mm²
Flexible with Ferrule 0.75 ... 25 mm²
Flessibile 0.75 ... 25 mm²
Flessibile 0.75 ... 25 mm²
Rigid 0.75 ... 35 mm²
Rigid 0.75 ... 35 mm²
Stranded 0.75 ... 35 mm²
Dimensioni installazione:secondo DIN 43880 1
Tipo di morsetto:Screw Terminals
