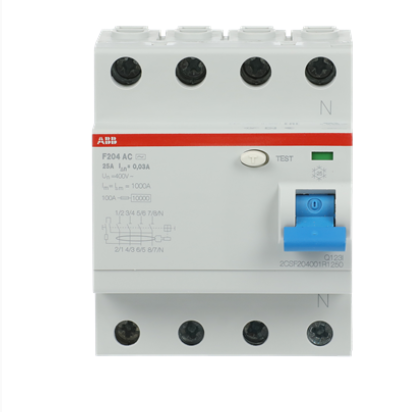

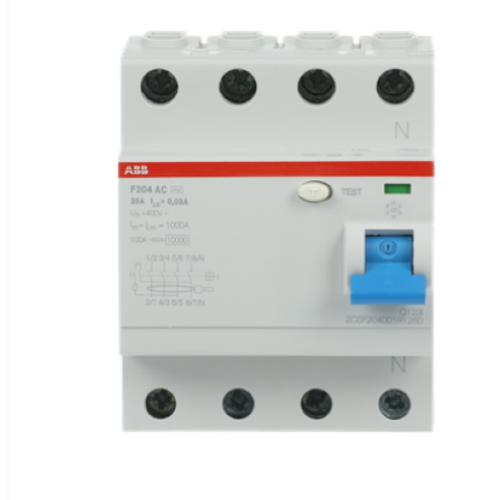

Interruttore Differenziale Puro 4 Moduli 4 Poli 25A 30mA - Tipo AC ABB F204 - 4P 25A 30mA - Tipo AC F427812

F427812 - I differenziali puri senza sganciatori magnetotermici sono interruttori che garantiscono la protezione delle persone dai contatti indiretti e protezione addizionale dai contatti diretti secondo le norme CEI EN 61008-1 e CEI EN 61008-2-1.
In quanto sprovvisti di dispositivo magnetotermico incorporato, i differenziali puri devono essere protetti contro i cortocircuiti mediante appropriati interruttori automatici o fusibili. le versioni APR antiperturbazione sono dispositivi appositamente studiati per essere immuni agli scatti intempestivi causati da dispersioni impulsive dovute a manovre oppure a fenomeni atmosferici come ad esempio le fulminazioni

Dati tecnici
Tipo di corrente residua:
Type AC
Tensione nominale (Ur):
230/400 V
Tensione nominale di funzionamento:
230 / 400 V AC
Tensione nominale di isolamento (Ui):
500 V
Test Voltage (Ut):
170-254 V
Tensione di tenuta ad impulso (Uimp):
4 kV
Tipo di tensione d'ingresso:
AC
Corrente nominale (In):
25 A
Corrente residua nominale:
30 mA
Corrente nominale di cortocircuito condizionale (Inc):
10 kA
Maximum Surge Current:
0.25 kA
Leakage Current Type:
AC
Frequenza (f):
50/60 Hz
Frequenza nominale (f):
50 … 60 Hz
Perdita di potenza:
a Condizioni Operative Nominali per Polo 1.3 W
Collegamento tensione di alimentazione:
Arbitrario
Resistenza elettrica:
1000 ciclo (i)
Numero di poli:
4P
Number of Modular Spacings per DIN Rail:
4
Caratteristica operativa:
Istantaneo
Posizione dei terminali neutri:
Right
Coppia di serraggio:
2.8 N·m
Tipo accessorio:
Auxiliary contact
Auxiliary/Signal contact
Shunt trip
Undervoltage release
Overvoltage release
Motor Operating Device
Bottom fitting auxiliary contact
Autoreclosing Unit
Tipo di montaggio:
DIN-Rail
Tipo di morsetto a vite:
Failsafe Bi-directional Cylinder-lift Terminal
Cage Terminal
Failsafe Biconnect Fork Top/Bottom
Failsafe Biconnect Fork Bottom
Opzioni fornite:
None
Posizione di montaggio:
Any
Accessories Available:
Sì
Capacità di connessione:
Busbar 10 mm²
Rigid 25 ... 25 mm²
Flessibile 25 ... 25 mm²
Sezione nominale:
4 - Multi-Wired 0...25 mm²
1 - Solid-Core 25...25 mm²
Lunghezza di spelatura cavo:
12 mm
Tipo di morsetto:
Screw Terminals
Material Compliance
Informazioni RoHS:
EU Declaration of Conformity_F202 - F204
Dichiarazione RoHS:
Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS:
20211115
REACH Declaration:
Reach Declaration - ABB S.p.A. Vittuone
REACH Information:
True - contains substances > 0.1 mass percentage
REACH Date:
20240429
