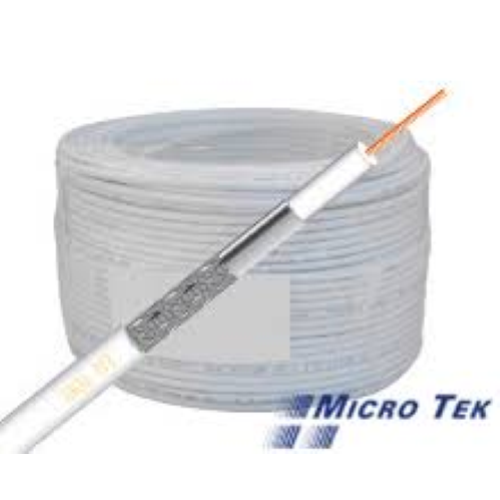

CavoCOAX H-21A AL PVC/B CLASS A* coassiale 75 Ohm per uso interno ed esterno ( se protetto) per la distribuzione di segnali RF analogici e digitali.

Descrizione

OMOLOGATO E CERTIFICATO SKY

CONDUTTORE CENTRALE IN RAME PURO

UTILIZZABILE PER TV TERRESTRE E SATELLITARE

DIAMETRO 5mm

ALTA QUALITÀ

CLASSE B

CONFEZIONE: MATASSA INCELOFANATA

Caratteristiche fisiche
Conduttore interno: Cu – Rame rosso
Diametro del conduttore: 0,80 ± 0.02 mm
Dielettrico: Polietilene espanso a gas
Diametro del dielettrico: 3,50 ± 0,15 mm
Conduttore esterno
I° schermo: Nastro Al/Pet/Al
II° schermo: Treccia in rame stagnato
Copertura: = 40%
Guaina esterna: PVC (UV resistant)
Colore: Bianco
Spessore della guaina: >= 0,5 mm
Diametro esterno: 5,0 ± 0.10 mm
Caratteristiche elettriche
Impedenza: 75 ± 3 Ohms
Capacità: 53 ± 2 pF/m
Velocità di propagazione: 84% ± 2
Resistenza conduttore interno: <= 35,0 Ohm/Km @ 20° C
Resistenza conduttore esterno: <= 37,8 Ohm/Km @ 20° C
Isolamento del dielettrico: 2,0 kVdc
Tensione di prova della guaina: 2,0 kVac
Attenuazione (dB/100 m @ 20C°)
10 MHz: 3,0 dB
50 MHz: 5,8 dB
100 MHz: 7,9 dB
230 MHz: 12,0 dB
470 MHz: 17,2 dB
860 MHz: 23,6 dB
1.000 MHz: 25,5 dB
1.350 MHz: 29,9 dB
1.750 MHz: 34,6 dB
2.150 MHz: 38,5 dB
2.400 MHz: 42,5 dB
3.000 MHz: 46,0 dB
Caratteristiche meccaniche
Temperatura operativa: -20°C/+70°C
Temperatura di installazione: -5°C/+40°C
Raggio minimo di curvatura: 8 volte il diametro
Peso: 22,0 gr/m
Reazione al fuoco
Euroclass: Eca EN50575:2014+A1:2016– D.o.P. Nr. 160138

Norme tecniche e standard applicabili
EN 50117-9-2 (ex EN 50117-2-4) / CEI 100-7 / Sky Italia
SMPTE 292M
CEI UNEL 36762
RoHS 2002/95 EC & 2011/65 EC & Reach 2017/227
D. Lgs. 116/2020
2001/95 UE – Sicurezza generale dei prodotti/General product safety
C.P.R. 305/2011
Marchio CE / CE mark
Stampigliatura sulla guaina
F.M.C COAX H-21 AL PVC – C-4 (Uo=400V) CEI UNEL 36762 – EN 50117-9-2 (ex EN 50117-2-4) - 23dB/800 MHz –SMATV PROJECT - Euro class Eca- n° lotto – stampa metrica
