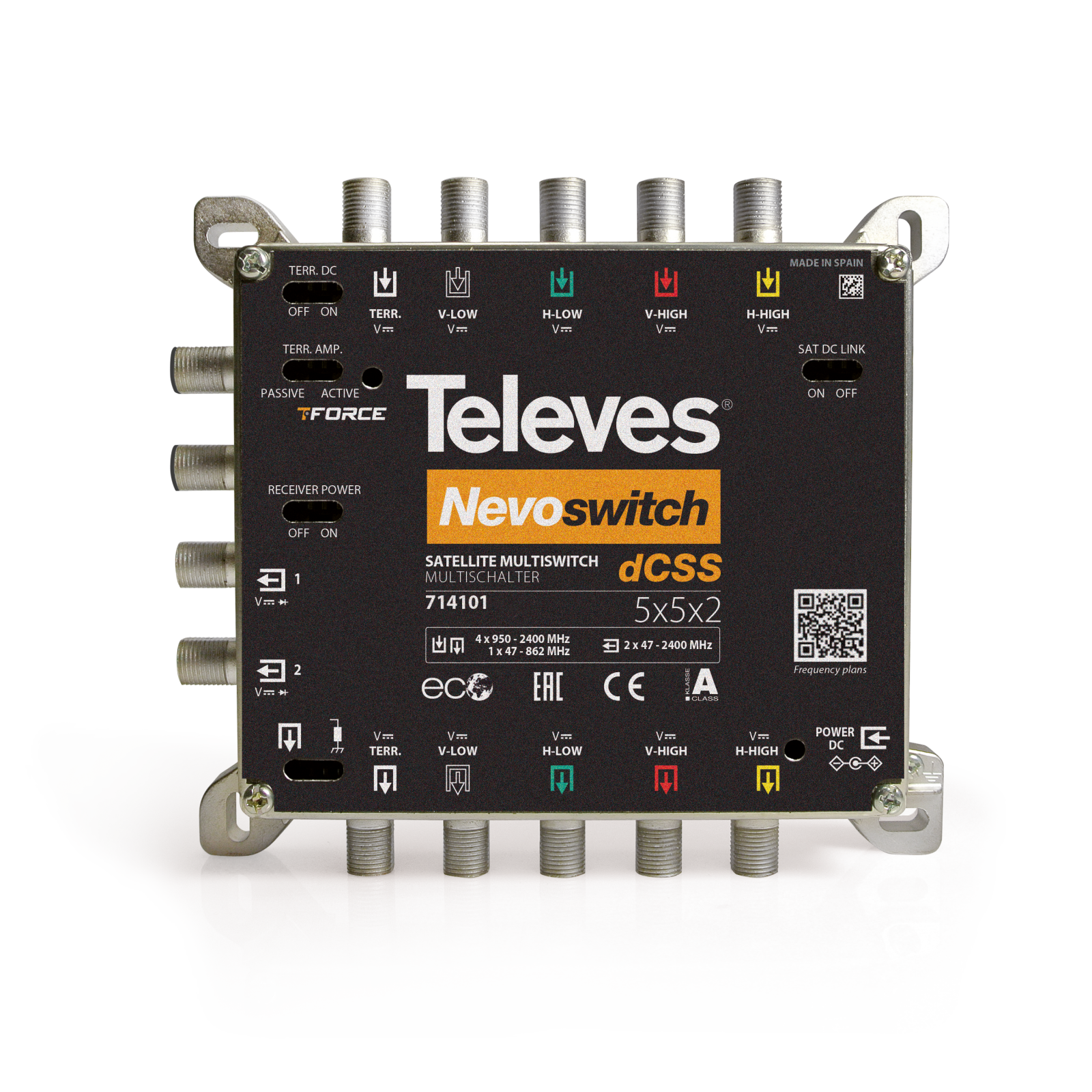

Multiswitch da 5 ingressi - 2 uscite NevoSwitch dCSS

Descrizione

Un multiswitch non è mai stato così ingegnoso
Multiswitch da 5 ingressi (uno terrestre passivo e gli altri quattro per le polarità satellite), che supporta nelle sue uscite utente gli standard SCR I (EN50494) e SCR II (EN 50607) ed il modo legacy,rendendolo compatibile con qualunque set top box nuovo o esistente.
Tramite un semplice interruttore, è possibile utilizzarlo come terminale (tipologia a stella) o cascata. Inoltre, incorpora la funzione esclusiva DCFLEX che conferisce al Multiswitch una completa flessibilità per poter essere alimentato da qualsiasi parte dell'impianto. L'installatore ha la libertà di scegliere come alimentare il multiswitch, in modo da poter utilizzare l'opzione migliore per ogni scenario. Questa versatilità è acquisita grazie a diversi interruttori di controllo, ma soprattutto alla capacità del Multiswitch di isolare o meno (in termini di corrente) la cascata...

Distingui per

2 uscite utente, fino a 16 bande utente ciascuna
Funzione DCFLEX
Molteplici opzioni di alimentazione: Dalla alimentatore, dal ricevitore o dalla cascata attraverso gli ingressi o le uscite del satellite
Integrazione semplice in un sistema esistente: impostando l'interruttore SAT DC LINK a OFF e con un alimentatore collegato, MSW viene alimentato localmente (o tramite STB) senza aggiungere o prendere Alimentazione della cascata
Maggiore sicurezza per i set top box collegati al multiswitch, che possono essere completamente isolati (RECEIVER POWER OFF) dall'alimentazione della cascata. Quando invece è in ON, il MSW può essere alimentato tramite il STB
L'interruttore TERR.DC ON isola o collega l'alimentazione nella cascata sul ramo terrestre. Può essere utile per alimentare un amplificatore da palo o un'antenna BOSS, ma può anche essere utile per alimentare i rami terrestri di altri MSW nella cascata
Ampia gamma di tensioni: tensioni da 10V a 20V lo rendono compatibile con la maggior parte dei sistemi esistenti
Modalità Eco: il multiswitch isolato dalla cascata può ridurre il consumo di energia a zero quando i set top box sono spenti e il terrestre è passivo
Tecnologia TForce incorporata, regola automaticamente (TERR AMP. ACTIVE) il livello di uscita del terrestre fino al livello ottimale
Design, qualità e fabbricazione europea


Caratteristiche principali
Molto compatto
Realizzato in zamak
Identificazione con colori all'ingresso e all'uscita
Compatibile con i tradizionali multiswitch della serie NevoSwitch e anche con altri sistemi IRS
Versatile: configurazione in cascata e indipendente nello stesso riferimento (premendo un interruttore)
Design, qualità e fabbricazione europea

Scopri
Che co'è la tecnologia dCSS?
La tecnologia DCSS è un'evoluzione della tecnologia SCR, le cui caratteristiche sono descritte di seguito:
La tecnologia SCR (Satellite Channel Router) consente la completa distribuzione di segnali da uno o più satelliti a più utenti su un singolo cavo coassiale.
L'aspetto rilevante di questo è l'eliminazione dei cavi multipli necessari per il supporto dei nuovi dispositivi di ricezione. & nbsp; Ciò si ottiene attraverso un'assegnazione statica o dinamica delle bande utente e l'utilizzo di comandi basati sul protocollo DiseQc per la sintonizzazione dei segnali satellitari.

Per fare una nota storica lo standard SCR (EN50494) è stato definito nel 2007. Questa tecnologia, definita su base analoga, prevedeva l'utilizzo fino a 8 bande utente (User Band) nella banda IF satellitare (950-2150 MHz) . Ad ognuno di essi viene assegnato un sintonizzatore utente e in ognuno di essi viene selezionato, mediante elaborazione di frequenza, qualsiasi banda e polarità di ingresso.

Successivamente, la tecnologia dCSS (Digital Channel Stacking Switch), basata sulla normativa EN50607, introduce notevoli miglioramenti, come l'aumento del numero di satelliti da distribuire o la possibilità di utilizzare 32 bande utente in un unico cavo, che è equivalente ad occupare praticamente tutta la banda satellitare. Inoltre, la tecnologia dCSS è compatibile con l'SCR.

La tecnologia DCSS può essere utilizzata in diversi scenari (distribuzione individuale e collettiva) e in modalità dinamica e statica di funzionamento. Quest'ultimo è l'alternativa più flessibile ed economica alle centrali di testa con elaborazione a frequenza intermedia che ha accompagnato le prime distribuzioni satellitari analogiche e digitali. Inoltre, la tecnologia dCSS può essere combinata con fibre ottiche, estendendo significativamente la portata della distribuzione satellitare.

In breve, la tecnologia dCSS è una svolta per la distribuzione di segnali satellitari su un solo cavo coassiale e permetterà l'introduzione massiccia nelle case di nuovi dispositivi di ricezione come Home Gateway o PVR, che sono la grande scommessa degli operatori satellitari nel breve e medio termine.

Tipologia
5x5x2
INGRESSO SAT
Intervallo frequenze
MHz
950...2150
Ingresso/Uscita
No.
4
Livello ingresso
dBµV
60 ... 97
Perdita passaggio
dB
2
Isolamento Cross-Polare
dB
> 30
INGRESSO DTT
Intervallo frequenze
MHz
47… 862
Ingresso
No.
1
Livello ingresso
dBµV
65-110
(activo: 75-100)
Alimentazione linea Terrestre
V / mA
11 - 20 / 500
Perdita passaggio
dB
< 2.5
USCITA dCSS
Uscite utente dCSS
No.
2
Modalità uscita
SCR I/II, Legacy
Larghezza di banda canale dCSS
MHz
46
Bande utente dCSS
2 x 16
Standard dCSS
EN50494
EN50607
Sky UK
Livello uscita
dBµV
84 ± 2
Uscita DTT
Intervallo frequenze
MHz
47… 862
Attenuazione
(passivo - TForce disattivato)
dB
-16
Intervallo guadagno automatico
(TForce attivato)
dB
15... 12
Livello uscita
(Amp. attivo / 2 canali)
dBµV
87±3
(ingresso 70-100dBµV)
Alimentazione
Opzioni alimentazione

PWR port / dCSS out / Trunk lines VL / VH / HH / HL
Tensione di alimentazione
V
11 - 20
Corrente max. di alim. (@12V) dCSS + Amp. terr. + Carico
mA
340 + 50 + 25
Corrente max. di alim. (@18V) dCSS + Amp. terr. + Carico
mA
227 + 50 + 25
Corrente alim. ingresso DTT
mA
500
Corrente max. da uscita utente
(Alimentazione da ricevitore in ON)
A
1
Corrente max. da 4 linee IF
A
3
Generali
Intervallo temperature di lavoro
ºC
-5…45
Livello di protezione
IP
20
