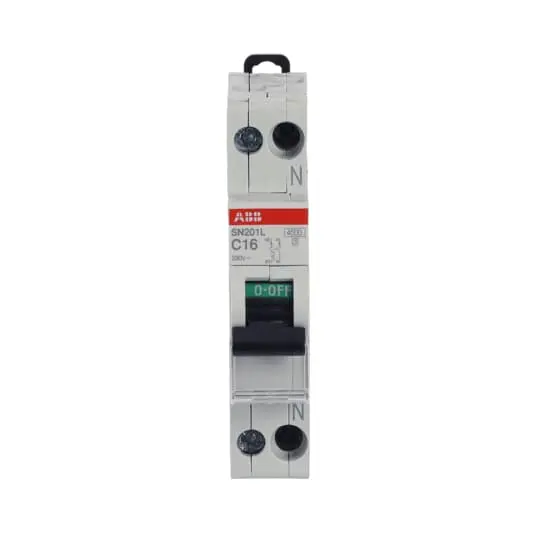

Interruttore magnetotermico 1 Modulo 1P+N 16A 4,5 kA, Curva C SN201 L C16 ABB

Codice Ordine: SN201LC16 - Gli interruttori magnetotermici SN201 realizzano in un solo modulo la protezione contro i sovraccarichi e corto circuiti.
Disponibili nelle curve di intervento B e C da 2 a 40A consentono di realizzare la protezione di tutti i circuiti tipicamente presenti negli impianti residenziali. Il segnalino rosso-verde integrato sulla manopola, unitamente al portacartellino, garantisce all'utilizzatore una chiara identificazione dell'eventuale circuito guasto.

Dati tecnici
Caratteristica di intervento:
C
Tensione nominale (Ur):
230 V AC
Tensione nominale di funzionamento:
secondo IEC 60898-1 230 V
Tensione nominale di isolamento (Ui):
secondo IEC/EN 60664-1 500 V
Tensione di tenuta ad impulso (Uimp):
4 kV
Tensione prova dielettrica:
2 kV
Tensione primaria nominale di tenuta ad impulso:
4 kV
Tipo di tensione d'ingresso:
AC
Corrente nominale (In):
16 A
Potere nominale di cortocircuito:
(230 V) 4.5 kA
Potere di cortocircuito estremo nominale (Icu):
(230 V) 6 kA
Potere di cortocircuito di servizio nominale (Ics):
(230 V AC) 4.5 kA
Frequenza nominale (f):
50/60 Hz
Perdita di potenza:
3.6 W
Collegamento tensione di alimentazione:
Arbitrario
Indicazione posizione contatto:
ON / OFF
Classe limitazione energia:
3
Resistenza elettrica:
10000 ciclo (i)
Resistenza meccanica:
20000 ciclo (i)
Numero di poli protetti:
1
Numero di poli:
1P+N
Number of Modular Spacings per DIN Rail:
1
Categoria di sovratensione:
III
Posizione dei terminali neutri:
Right
Coppia di serraggio:
1.2 N·m
Tipo di attuatore:
Toggle - Insulation group IIIA, black, sealable in ON-OFF positions
Tipo di morsetto a vite:
Cage Terminal
Materiale involucro:
Insulation group II, RAL 7035
Posizione di montaggio:
Any
Accessories Available:
Sì
Capacità di connessione:
Flessibile 1 … 10 mm²
Rigid 1 … 16 mm²
Lunghezza di spelatura cavo:
11 mm
Tipo di morsetto:
Screw Terminals
Material Compliance
Informazioni RoHS:
Declaration of Conformity_SN201
Dichiarazione RoHS:
Secondo la Direttiva CE 2011/65/CE
Data RoHS:
20190722
Conflict Minerals Reporting Template (CMRT):
Conflict Minerals Reporting Template
Categoria RAEE:
5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
CN8:
Business To Consumer
Dati ambientali
Temperatura ambiente:
In funzione -25 ... +55 °C
Temperatura di riferimento aria ambiente:
30 °C
Grado di protezione:
IP20
Grado di inquinamento:
2
Condizioni ambientali:
28 cycles
;with 55 °C / 90-96 %
;and 25 °C / 95-100 %
Resistenza alle vibrazioni secondo IEC 60068-2-6:
20 Cycles with Load 0.8 In: 5g or 0.35mm 5 … 150 … 5 Hz
Resistenza agli urti secondo IEC 60068-2-27:
30g 2 shocks 13 ms
Informazioni ambientali:
fare riferimento alle Informazioni RoHS
Dimensioni
Larghezza in numero di intervalli modulari:
1
Larghezza prodotto:
18 mm
Altezza prodotto:
85 mm
Profondità prodotto:
69 mm
Peso netto prodotto:
110 g
Profondità integrata (t2):
69 mm
Ordinazione
Unità imballo livello 1:
box 6 pezzo (i)
Peso lordo imballo livello 1:
0.684 kg
E-Number (Finland):
3217711
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE:
Declaration of Conformity_SN201
Installation
Classificazioni e standard esterni
ETIM 8:
EC000042 - Miniature circuit breaker (MCB)
ETIM 9:
EC000042 - Miniature circuit breaker (MCB)
eClass:
V11.0 : 27141901
Codice classificazione oggetto:
F
Norme di riferimento:
IEC/EN 60898-1
