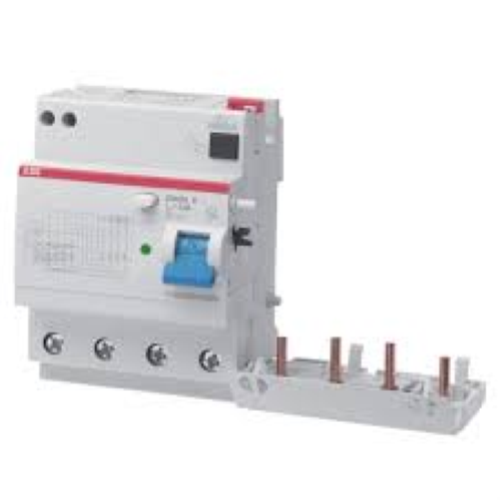

Interruttore Blocco Differenziale 2 Moduli 4 Poli 25A 30mA Tipo AC - Serie DDA204 AC-25/0,03 ABB B427939

Codice Ordine: B427939 - I blocchi differenziali DDA 200 sono accoppiabili agli interruttori magnetotermici delle serie S 200 L, S 200, S 200 M, S 200 P per realizzare la funzione di protezione differenziale magnetotermica. È possibile accoppiare il DDA 200 con gli interruttori solo magnetici della serie M 200, in questo caso per la protezione contro le correnti di sovraccarico occorre predisporre una protezione di tipo termica aggiuntiva.

Dati tecnici
Tipo di corrente residua:
Type AC
Tensione nominale (Ur):
230/400 V
Tensione nominale di funzionamento:
230/400 V
Tensione nominale di isolamento (Ui):
500 V
Tensione di tenuta ad impulso (Uimp):
4 kV
Corrente nominale (In):
25 A
Corrente residua nominale:
30 mA
Leakage Current Type:
AC
Frequenza nominale (f):
50 … 60 Hz
Perdita di potenza:
3 W
Collegamento tensione di alimentazione:
Arbitrario
Resistenza elettrica:
10000 ciclo (i)
Numero di poli:
4P
Number of Modular Spacings per DIN Rail:
6
Caratteristica operativa:
Istantaneo
Opzioni fornite:
-
Capacità di connessione:
Rigid 16 ... 16 mm²
Flessibile 16 ... 16 mm²
Material Compliance
Informazioni RoHS:
EU Declaration of Conformity_DDA200 AC_DDA200 A
Dichiarazione RoHS:
Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Data RoHS:
20070731
REACH Declaration:
Reach Declaration - ABB S.p.A. Vittuone
REACH Information:
True - contains substances > 0.1 mass percentage
REACH Date:
20240429
Conflict Minerals Reporting Template (CMRT):
Conflict Minerals Reporting Template
SCIP:
4a80c4eb-dbc8-49b1-84e7-cdddb3a04f3e Italia (IT)
Categoria RAEE:
5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
CN8:
Business To Consumer
Dati ambientali
Temperatura ambientale:
-25...55 °C
Temperatura ambiente:
In funzione -25...55 °C
Grado di protezione:
IP2X
Resistenza alle vibrazioni secondo IEC 60068-2-6:
20 Cycles with Load 0.8 In: 1g or 1mm 50 … 150 … 5 Hz
Resistenza agli urti secondo IEC 60068-2-27:
25g 2 shocks 13 ms
Informazioni ambientali:
fare riferimento alle Informazioni RoHS
Reparto tecnico UL/CSA
Corrente nominale in cortocircuito (SCCR):
0.03 ... 0.03 A
Dimensioni
Larghezza prodotto:
105 mm
Altezza prodotto:
93 mm
Profondità prodotto:
76 mm
Peso netto prodotto:
173 g
Diagramma dimensionale:
DDA204 up to 40A_2D
diagram
Ordinazione
Unità imballo livello 1:
box 1 pezzo (i)
Peso lordo imballo livello 1:
0.22 kg
E-Number (Finland):
3259814
